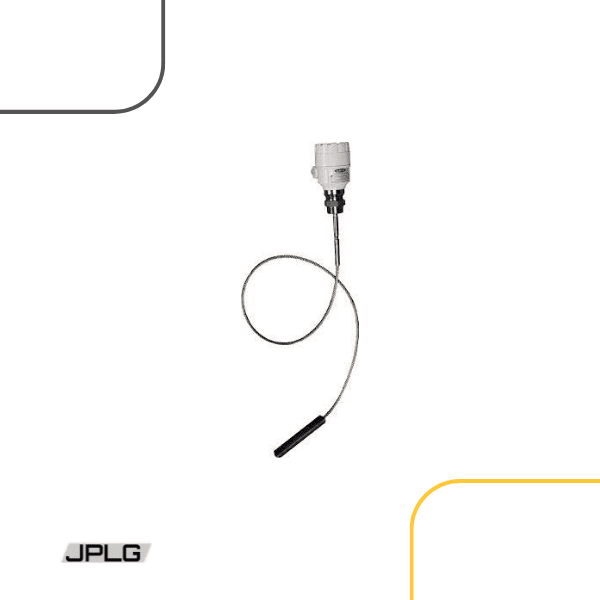

TDR-3000 Bindicator Sensor de Nível Radar de Onda Guiada

O TDR-3000 oferece medição contínua e não mecânica de nível, utilizando a tecnologia de radar de onda guiada. O TDR-3000 é especialmente adequado para medir o nível de sólidos, grânulos e pós, bem como uma ampla gama de líquidos. Para muitas aplicações, o TDR-3000 é uma alternativa econômica e superior às tecnologias de capacitância, ultrassônica e prumo.

O transmissor de nível por micro-ondas guiadas de dois fios TDR-3000 utiliza o princípio de TDR (Reflectometria no Domínio do Tempo). O instrumento envia pulsos de baixa potência, nanossegundos de largura, ao longo de uma haste condutora elétrica, cabo ou sonda coaxial com velocidade de propagação conhecida (a velocidade da luz).

À medida que o pulso alcança a superfície do meio (constante dielétrica alterada Ԑr), parte dele é refletida de volta para o módulo eletrônico. A eficiência do sinal refletido depende da diferença na constante dielétrica (Ԑr) dos meios. O pulso refletido é detectado como um sinal de tensão elétrica e é então processado pela eletrônica.

A distância do nível é diretamente proporcional ao tempo de voo do pulso. Os dados de nível medidos são convertidos em sinais de corrente de 4-20 mA e HART e são exibidos no visor LCD. A partir dos dados de nível, valores de medição adicionais podem ser calculados, como volume e massa.

O TDR-3000 não é afetado pelas outras propriedades do meio, bem como pelo espaço acima dele.
