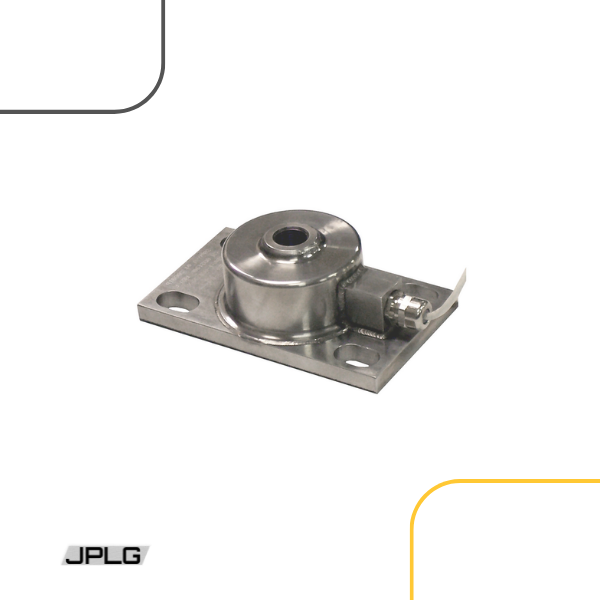

Célula de Carga por Compressão LD3 Kistler-Morse

O robusto e versátil sensor de pesagem LD3 é instalado sob a estrutura de sustentação. Esta célula de carga compensa as variações da saída devido os movimentos naturais do silo. Customizável: Soluções para flanges de formas únicas ou de difíceis aplicações. Os suportes podem ser tão grandes quando necessário.

PRINCIPAIS CARACTERÍSTICAS

– Mecanicamente seguro por estar aparafusado ao invés de ter um suporte de montagem articulado.
– Soluções para flanges de formas únicas ou difíceis aplicações. Os suportes podem ser tão grandes quando necessário.
– Permite mudanças térmicas, proporcionando leituras precisas quando mudanças físicas no tanque ocorrem devido à expansão e contração.
– Construído de aço inoxidável 17-4, com tratamento térmico que resulta em uma robusta célula de perfil baixo.
– Grau de proteção NEMA 6P / IP68, resistente à ingressos de água

ESPECIFICAÇÕES

– Precisão Média: 0,08%
– Tensão de Excitação: 10 a 30 VCC
– Corrente de Excitação: 3 mA
– Deflexão: Máximo, dependendo da capacidade de 0,012 pol.
– Integridade funcional: 2x carga nominal em compressão
– Integridade Estrutural: 4x carga nominal em compressão
– Temperatura de operação: -34 ° a 66 ° C – Modelo Padrão
– Temperatura de operação: -34 ° a 93 ° C – Modelo Alta Temperatura
– Dimensões:
Altura instalada: 69 mm, modelos até 4,5ton; 84 mm para os modelos 6,8ton a 11,3ton
Base: 152 x 89 mm (Comprimento x Largura)
